Bygg en egen energimätare för hemmets dolda förbrukning

Många hushåll har en energiförbrukning som är svår att upptäcka i vardagen. Elektronik i standbyläge, nätverksutrustning, laddare och andra apparater kan tillsammans använda betydligt mer el än man tror. Med en egen energimätare går det att få bättre koll på vilka prylar som faktiskt står för förbrukningen och när den uppstår. Genom att bygga en enkel mätlösning kan du följa elanvändningen i realtid och upptäcka onödiga energitjuvar. Det behöver inte vara ett avancerat elektronikprojekt. Med rätt komponenter och grundläggande kunskaper kan du skapa ett verktyg som ger konkreta mätvärden och samtidigt ökar förståelsen för hemmets totala energianvändning och hur den kan minskas.

Välj rätt komponenter för energimätaren

Att bygga en egen energimätare börjar med att bestämma vad som faktiskt ska mätas. För hemmabruk är det ofta intressant att mäta aktiv effekt i watt och den sammanlagda energiförbrukningen i kilowattimmar. En enkel lösning kan byggas kring en mikrokontroller, en strömsensor och en spänningsreferens. Vilka komponenter som behövs beror på om mätaren ska användas för en enskild apparat eller på en hel elanläggning. För ett första projekt är det klokt att börja med lågspänningsmätning, eftersom arbete direkt med nätspänning kräver betydligt större kunskap och särskilda säkerhetsåtgärder.

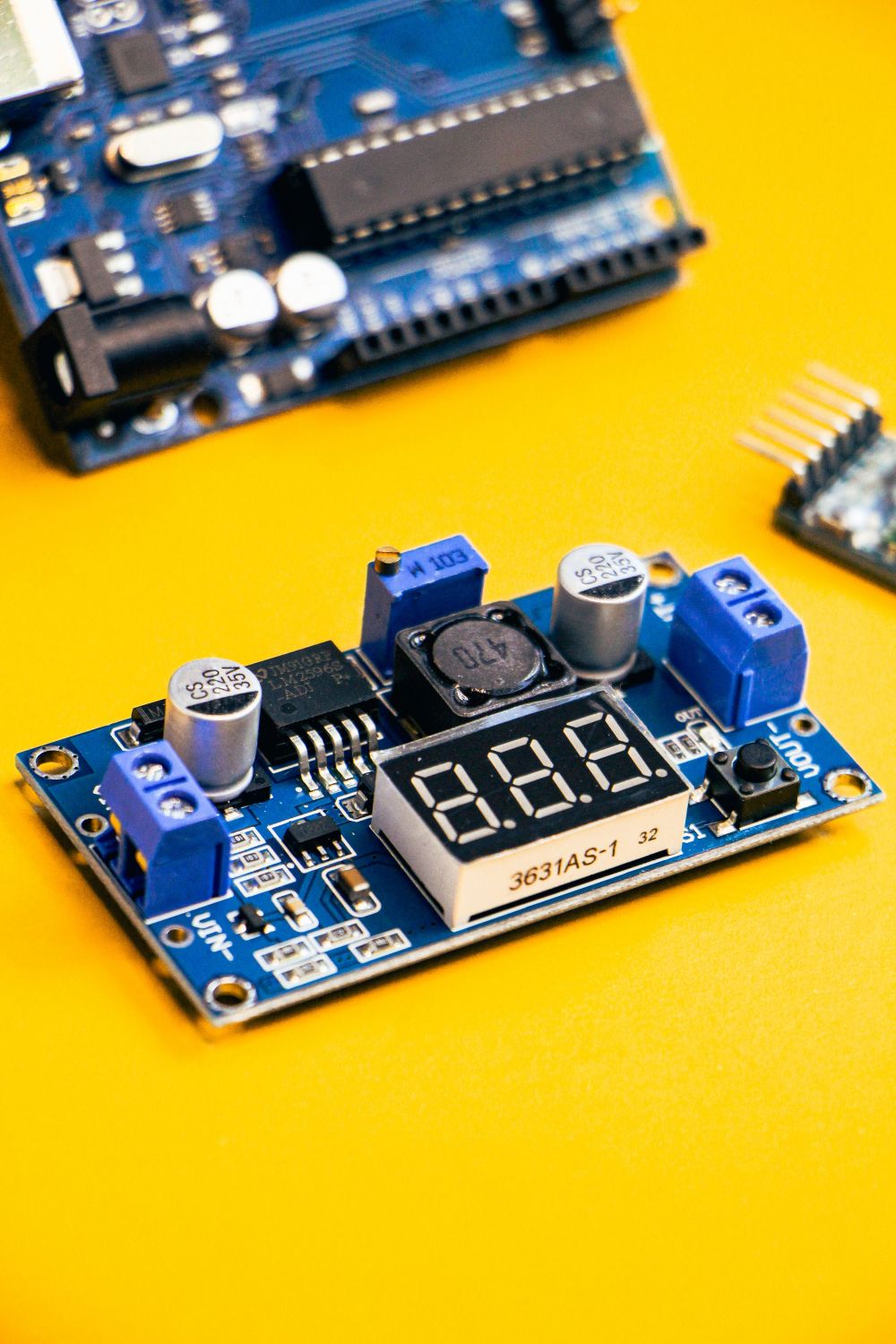

Mikrokontrollern är projektets hjärna

En mikrokontroller samlar in mätvärden från sensorn och kan sedan beräkna, lagra eller presentera resultatet. Vanliga utvecklingskort för hobbyprojekt kan vara lämpliga eftersom de har färdiga anslutningar och programmeringsmiljöer. Kortet behöver inte vara särskilt kraftfullt. Det viktiga är att det har tillräckligt snabba analoga ingångar och möjlighet att kommunicera med exempelvis en display eller dator. Om energimätaren senare ska kunna skicka information trådlöst kan ett kort med inbyggt wifi vara praktiskt. Då kan mätvärdena visas i en mobil eller webbläsare.

Strömsensorn avgör mätmetoden

För att mäta hur mycket ström en apparat använder behövs en sensor som passar projektets konstruktion. En strömtransformator kan exempelvis mäta växelström utan att den strömförande ledaren behöver kopplas direkt till mätkretsen. Det gör den intressant för projekt där säker isolering är viktig. Det finns även sensorer som mäter ström genom andra principer, men de måste väljas utifrån både mätområde och elektrisk konstruktion. Sensorns upplösning påverkar dessutom hur små förändringar som går att upptäcka. En sensor med för stort mätområde kan därför ge sämre precision när mycket små laster ska undersökas.

När komponenterna väljs är det också viktigt att tänka på hur informationen ska visas. En liten display kan visa aktuell effekt direkt vid mätaren, medan en dator eller nätverksansluten enhet ger större möjligheter att spara historik. För ett enkelt bygge kan följande delar vara en rimlig utgångspunkt:

• Mikrokontroller med analog ingång.

• Strömsensor anpassad för växelström.

• Display för aktuell mätdata.

• Motstånd och övriga komponenter för signalanpassning.

• Stabil och lämplig strömförsörjning.

Börja med en säker mätpunkt

Säkerheten måste prioriteras när en energimätare ska byggas. Att mäta direkt på 230 volts växelspänning innebär risk för allvarlig elchock och brand om konstruktionen är felaktig. Därför bör själva elektroniken hållas galvaniskt separerad från nätspänningen när det är möjligt. För den som inte har kunskap om elinstallationer är det bättre att experimentera med en färdig, isolerad mätmodul eller mäta på en säker lågspänningskälla. En egenbyggd energimätare ska alltså inte kopplas in i hemmets fasta elinstallation utan rätt kompetens och förutsättningar.

Bygg och programmera mätningen

När komponenterna är valda handlar nästa steg om att omvandla sensorns signal till användbara mätvärden. En mikrokontroller läser av signalen med jämna intervall och programvaran bearbetar dessa mätningar. Vid växelström förändras signalen hela tiden, vilket innebär att ett enskilt avläst värde inte säger särskilt mycket om den verkliga förbrukningen. I stället behöver flera mätningar samlas in under en bestämd tidsperiod. Programmet kan därefter beräkna ett effektivvärde för strömmen och använda det tillsammans med spänningen för att uppskatta den elektriska effekten.

Sampla signalen tillräckligt ofta

Samplingsfrekvensen har stor betydelse för resultatet. Om mikrokontrollern läser av signalen för sällan riskerar viktiga delar av växelströmmens vågform att missas. För ett förenklat projekt kan man börja med att mäta signalen många gånger under varje period och därefter beräkna ett RMS-värde. RMS, eller effektivvärde, beskriver den växelström som motsvarar samma uppvärmande effekt som en likström med motsvarande värde. För mer avancerade mätningar behöver även spänningens vågform registreras. Då kan verklig effekt beräknas mer noggrant även när lasten inte är rent resistiv.

Beräkna effekten med rätt metod

För en enkel uppskattning används ofta sambandet mellan spänning, ström och effekt. Om en apparat exempelvis drar ungefär 0,5 ampere vid 230 volt kan en förenklad beräkning ge omkring 115 watt. I verkligheten kan resultatet avvika eftersom många moderna apparater har så kallade icke-linjära laster och en effektfaktor som inte är exakt ett. För att mäta verklig aktiv effekt behöver systemet därför ta hänsyn till både ström och spänning över tid. Det är särskilt viktigt när man vill jämföra små standbyförbrukare, där några få watt kan vara betydelsefulla.

Programvaran kan samtidigt omvandla effekten till energiförbrukning över längre tid. Om mätaren exempelvis registrerar en konstant belastning på 100 watt under tio timmar motsvarar det en energianvändning på 1 kilowattimme. Genom att summera mätvärden kontinuerligt kan mikrokontrollern bygga upp en enkel energiräknare. Ett praktiskt program bör dessutom kunna nollställa mätningen, visa aktuella värden och hantera situationer där sensorn ger brus. Filtrering och medelvärdesbildning kan minska variationer och göra informationen lättare att tolka.

Testa innan du mäter hemma

Innan energimätaren används för att undersöka apparater i hemmet bör den testas under kontrollerade förhållanden. Börja med en känd belastning och jämför mätarens värde med en färdig energimätare. Skillnaden visar hur väl den egenbyggda lösningen fungerar. Om värdena varierar kraftigt kan problemet ligga i sensorn, samplingsfrekvensen, signalanpassningen eller programvaran. Kalibrering kan därefter förbättra noggrannheten. Det är också viktigt att kontrollera att mätningen reagerar rimligt när belastningen förändras. En apparat som slås på bör ge en tydlig förändring i mätvärdet.

Tolka mätvärden och hitta dolda energitjuvar

När energimätaren fungerar börjar den mest intressanta delen av projektet: att använda informationen för att förstå hemmets energianvändning. Många apparater förbrukar el även när de verkar vara avstängda. Nätverksutrustning, tv-apparater, spelkonsoler, högtalare och olika laddare kan exempelvis fortsätta dra ström för att kunna reagera på fjärrkontroller, nätverkskommunikation eller andra funktioner. Genom att mäta varje apparat under olika tillstånd går det att se skillnaden mellan aktiv användning, viloläge och faktisk frånkoppling.

Mät över längre perioder

En momentan avläsning ger bara en ögonblicksbild. För att förstå energianvändningen är det därför bättre att registrera värden under flera timmar eller dygn. En apparat som drar 10 watt konstant använder ungefär 0,24 kilowattimmar på ett dygn och cirka 7,2 kilowattimmar under en månad med 30 dagar. Små effekter kan alltså bli märkbara när de pågår dygnet runt. Genom att spara mätdata med tidsstämpel kan du dessutom upptäcka mönster och se när olika apparater börjar eller slutar använda energi.

Det är också relevant att jämföra olika driftlägen. Mät exempelvis en apparat när den används, när den står i standby och när den är helt frånkopplad. Skillnaden visar hur stor del av förbrukningen som kan kopplas till funktioner som egentligen inte behövs hela tiden. För vissa produkter är standbyförbrukningen mycket låg, medan annan utrustning kan ligga på en högre nivå under dygnets alla timmar. Genom att kombinera effektvärdet med tiden blir det enklare att avgöra vilka apparater som faktiskt är värda att åtgärda.

Gör mätvärdena begripliga

En bra energimätare behöver inte bara visa siffror. Det är värdefullt att presentera informationen på ett sätt som gör förändringar tydliga. En display kan exempelvis visa aktuell effekt, dagens energiförbrukning och en uppskattning av förbrukningen över längre tid. Om mätaren kan skicka data till en dator kan värdena sparas och användas för diagram. Då blir det lättare att se när förbrukningen ökar och vilka apparater som står bakom topparna. Historiska data kan dessutom användas för att kontrollera om en förändring faktiskt har minskat energianvändningen.

Leta efter onödig grundförbrukning

När mätningarna är igång kan du systematiskt undersöka hemmets utrustning. Börja med apparater som är anslutna hela tiden och fortsätt sedan med sådant som används sporadiskt. Särskilt intressanta är enheter som har nätverksanslutning, fjärrstyrning eller funktioner som fortsätter vara aktiva trots att apparaten inte används. Genom att mäta innan och efter en förändring går det att se den faktiska effekten. På så sätt blir energimätaren inte bara ett tekniskt experiment, utan ett praktiskt verktyg för att upptäcka var hemmets dolda elanvändning finns.
